M560 Telemetriesystem
Digitales Telemetriesystem für ein bis acht Dehnungsmessstreifen-Brücken oder Thermoelemente, simultan mit 16 Bit abgetastet, mit einem Sender von 59 × 33 × 7,6 mm und ±10-V-Ausgängen.
- 1 bis 8
- Kanäle
- 16 Bit
- Auflösung
- Simultan
- Abtastung
- DC bis 1,5 kHz
- Bandbreite (−3 dB)
- EingängeDehnungsmessstreifen-Brücke oder Thermoelement
- Ausgang±10 V analog pro Kanal
- VersorgungsspannungBatterie oder Induktion
- Größe des Senders59 × 33 × 7,6 mm
Ein bis acht Kanäle, gemeinsam abgetastet

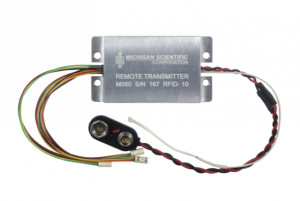

Die Baureihe M560 ist ein digitales Telemetriesystem für ein bis acht Vollbrücken mit Dehnungsmessstreifen oder Thermoelemente. Alle Kanäle werden simultan mit 16 Bit abgetastet, über vollständig differentielle Messverstärker und Anti-Aliasing-Filter; die Datenbandbreite beträgt DC bis 1,5 kHz bei −3 dB. Jeder Treiber für Dehnungsmessstreifen hat eine Brückenspeisung von 4,096 V sowie seine eigene Verstärkung und seinen eigenen Shunt-Widerstand. Der Sender misst 59 × 33 × 7,6 mm, wiegt 34 g und arbeitet von −40 bis 125 °C mit 6 bis 9 V DC, über eine Batterie oder per Induktion. Der Empfänger liefert pro Kanal einen analogen Ausgang von ±10 V.
Die Daten werden über eine 2,4-GHz-FSK-Funkverbindung übertragen, mit 16 HF-Kanälen und einer Systemgesamtverzögerung von 6,87 ms. Der Empfänger (180 × 89 × 38 mm, 64 mm hoch mit Induktion) arbeitet mit 9 bis 36 V DC und nimmt zwei Antennen auf; RF-Diversity und Fehlerprüfung schützen vor Reflexionen und abgeschatteten Übertragungen. Die Ausgangsoptionen umfassen Filtergrenzfrequenzen und den Nullpunktabgleich. LEDs an der Frontplatte und analoge Statusausgänge melden Übertragungsqualität, niedrige Batterieleistung und den Shunt-Zustand des Senders.
Es ist für Messungen an rotierenden Maschinen und überall dort konzipiert, wo ein kabelgebundener Sensor nicht hingelangt, in Umgebungen mit Vibration, extremen Temperaturen, hohen Beschleunigungen und Verunreinigungen.

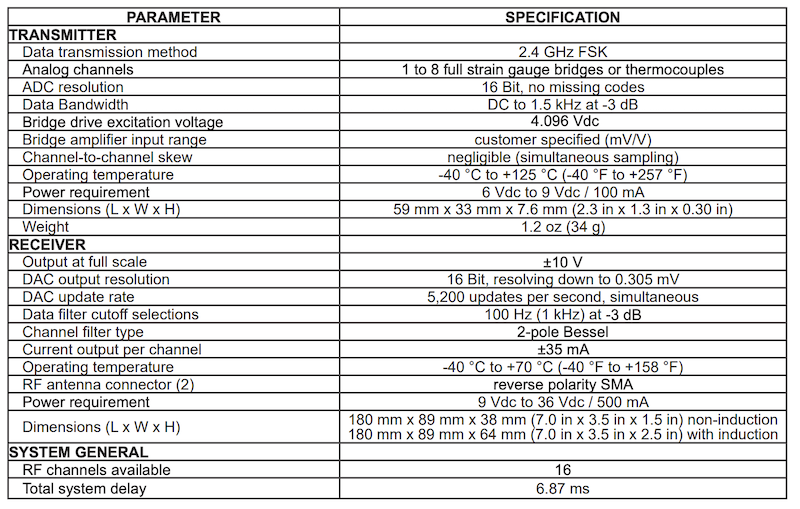

Technische Daten
| Kanäle | 1 bis 8 |
|---|---|
| Eingang | Dehnungsmessstreifen-Brücke · Thermoelement (Vollbrücke) |
| Ausgang | Analogspannung (einer pro Kanal) |
| Ausgangsbereich | −10 bis 10 V |
| Bandbreite | 1,5 kHz (Empfängerfilter 100 Hz / 1 kHz (−3 dB, Bessel 2. Ordnung)) |
| Abtastrate | 5,2 kHz (DAC-Aktualisierungen des Empfängers) |
| Auflösung | 16 bit (keine fehlenden Codes) |
| Latenz | ≤ 6,87 ms |
| Verstärkungseinstellung | Kundenspezifisch |
| Ausgangsstrom | 35 mA |
| Simultane Abtastung | Ja |
| Auflösung des Analogausgangs | 16 bit |
| HF-Band | 2,4 GHz (FSK; mittlere bis kurze Reichweite) |
| HF-Kanäle | 16 |
| Versorgungsspannung | 9 bis 36 V (Empfänger; Sender 6 bis 9 V DC, 100 mA) |
| Stromquelle | Batterie · Induktion |
| Speisespannung | 4,096 V |
| Versorgungsstrom | 500 mA (Empfänger) |
| Abmessungen | 59 × 33 × 7,6 mm (Sender) |
| Gewicht | 34 g (Sender) |
| Abmessungen, stationäre Elektronik | 180 × 89 × 38 mm (Empfänger; mit Induktion 64 mm hoch) |
| Betriebstemperatur | −40 bis 125 °C |
| Schutz | Umweltversiegelt (robust) |
| Betriebstemperatur, stationäre Elektronik | −40 bis 70 °C |
| Steckverbinder | SMA mit umgekehrter Polarität (2 Antennenanschlüsse) |
